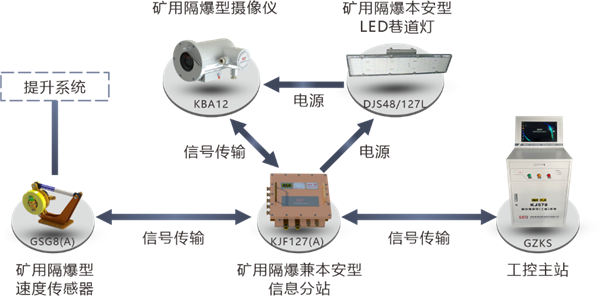

係統拓撲圖：

　　

　　係統功能：
　　
　　1.本係統對鋼絲繩表麵在補光燈輔助下利用高清攝像儀高速拍攝，在線實時檢測鋼絲繩繩徑變化量；
　　
　　2.本係統上位機軟件可對實時圖像進行分析，發現損傷立即報警，損傷圖像抓拍保存，方便用戶查看、分析具體問題；
　　
　　3.本係統可將鋼絲繩狀態以視頻形式實時清晰直觀顯示，通過對圖像智能檢測、分析，找出鋼絲繩異常情況；
　　
　　4.本係統可實現鋼絲繩損傷的曆史數據檢測視頻圖像輸出功能，數據、圖像可用於查詢；
　　
　　5.本係統具備點位管理、參數配置功能；
　　
　　6.本係統具備與磁探傷係統相融合功能；
　　
　　7.本係統上位機軟件對采集數據通過多線程壓縮和特殊的磁盤操作方式，保證與實際鋼絲繩表麵圖像無差別；
　　
　　8.本係統操作簡單、安裝方便，使用環境基本不受限製，即使是在風大、潮濕、鹽霧腐蝕嚴重等惡劣環境下仍能正常使用；
　　
　　9.攝像機視窗具備自動清潔功能。
　　
　　係統優勢：
　　
　　TST徑縮量視覺識別技術：
　　
　　采用高清工業級麵陣相機，機器學習視覺識別技術和模式識別算法於一體
　　
　　● 直觀、準確的顯示鋼絲繩實時徑縮測量結果
　　
　　● 實時反映鋼絲繩高速運行中的動態圖像
　　
　　● 及時對鋼絲繩徑縮量超限與LMA超限進行抓拍
　　

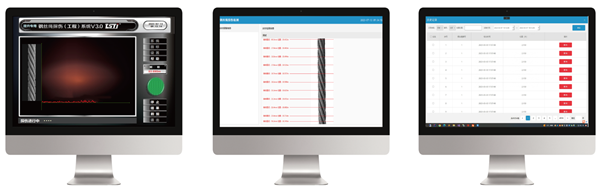

　　軟件界麵：

　　

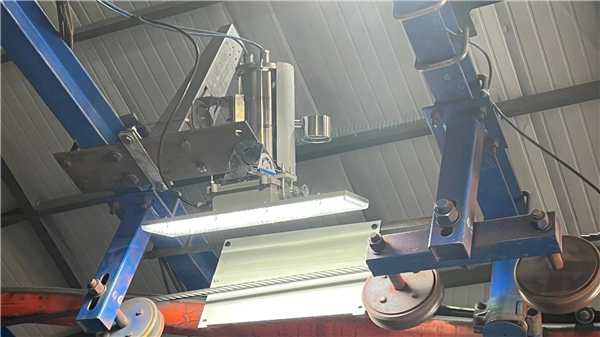

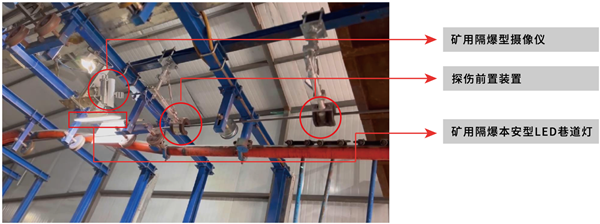

　　應用現場：
