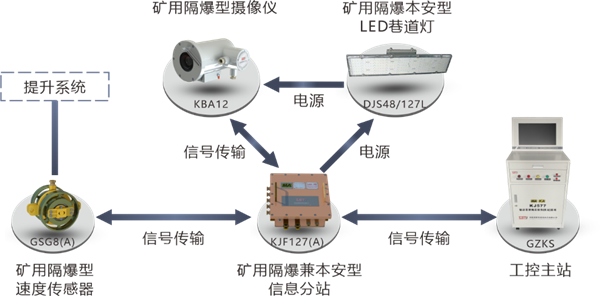

係統拓撲圖：

　　

　　係統功能：
　　
　　1.本係統對輸送帶上皮帶底麵在LED巷道燈輔助下利用3D高清攝像儀高速、全斷麵拍攝，在線實時檢測是否有縱向撕裂發生或者其它皮帶表麵損傷；
　　
　　2.為解決誤警報現象，礦用輸送帶縱撕識別裝置使用多重判斷方式，獨立采集各自的圖像信息，獨立鑒定，相互驗證，隻有當多種方式都確認了縱向撕裂發生，係統才進行報警；
　　
　　3.本係統上位機軟件可對實時圖像進行實時分析，發現皮帶表麵裂痕、縱向撕裂時，軟件報警，並將異常情況的圖像抓拍保存在固定文件夾內，方便用戶查看、分析具體問題；
　　
　　4.本係統可將上皮帶底麵狀態以視頻形式實時在顯示器上清晰直觀顯示，通過對圖像智能檢測、分析，找出輸送帶表麵異常情況；
　　
　　5.本係統上位機軟件可實現輸送帶表麵破損、裂痕、縱向撕裂的曆史數據檢測視頻圖像輸出的功能，數據、圖像可用於查詢；
　　
　　6.本係統上位機軟件操作簡便，操作人員經過簡單培訓即可獨立操作完成對輸送帶的檢測，軟件會檢測、分析出所有問題，並做出判斷；
　　
　　7.本係統上位機軟件對采集的皮帶數據通過多線程壓縮和特殊的磁盤操作方式，完整地存儲到硬盤，保證在處理和回看時能得到與實際輸送帶沒有任何差別的皮帶表麵圖像；
　　
　　8.本係統操作簡單、安裝方便，使用環境基本不受任何限製，即使是在風大、潮濕、鹽霧腐蝕嚴重等惡劣環境下仍能正常使用；
　　
　　9.攝像儀視窗具備自動清潔功能。
　　
　　係統優勢：
　　
　　1.在線實施監測，可隨同輸送帶自啟停，實現同步運行；
　　
　　2.無接觸式視覺檢測，對輸送帶無二次影響；
　　
　　3.設備故障及運行狀態自診斷，自身異常就報警，實現無人值守工作；
　　
　　4.傳感器配置有自動清潔裝置，適合高汙環境；
　　
　　5.輸送帶始終處於安全受控的監測狀態，無時間盲區；
　　
　　6.在生產的同時完成檢測，無需進行停機檢測，檢測精度符合要求；
　　
　　7.能實現輸送帶縱向撕裂的智能識別並實時保存，方便查看；
　　
　　8.能準確識別真實縱向撕裂，達到設定閾值輸出報警或停機信號；
　　
　　9.能實現對輸送帶表麵破損采樣識別、保存、統計。
　　

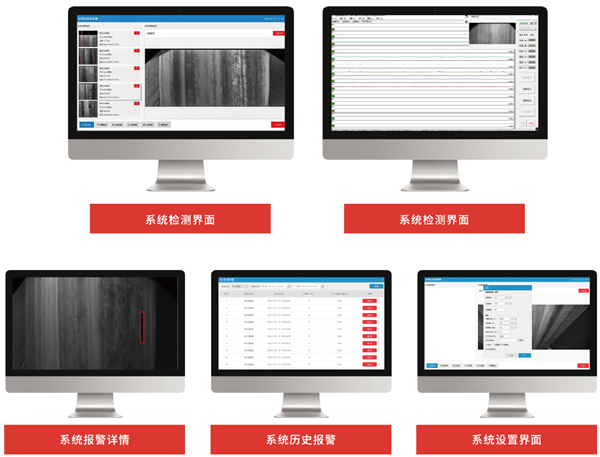

　　軟件界麵：

　　

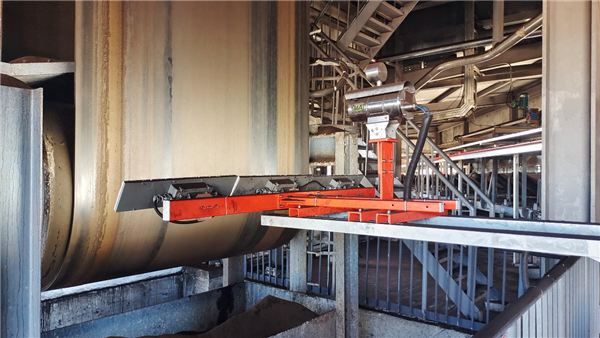

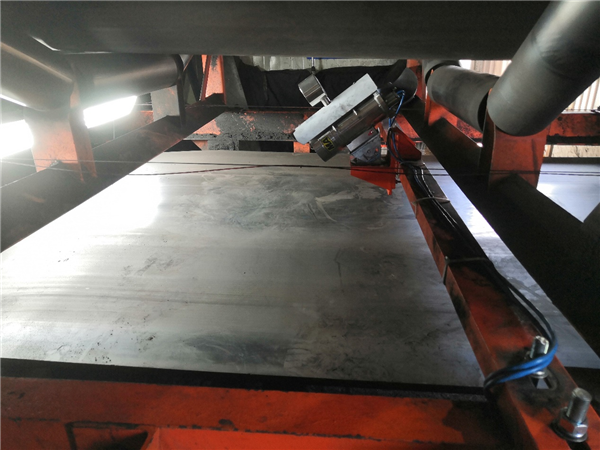

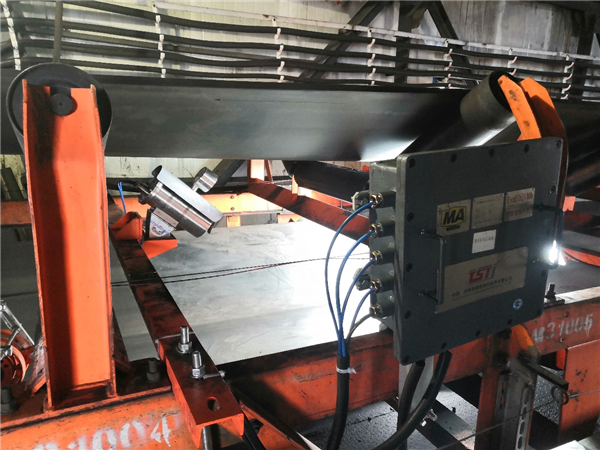

　　應用現場：
