四六繩井塔式提升用鋼絲繩實時在線AI智能探傷係統-洛陽泰斯特探傷技術有限公司

產品型號係統功能功能優勢規格參數常見問題

名稱

產品型號

結構規格

探測繩徑範圍

鋼絲繩根數

煤礦用鋼絲繩探傷係統

TST鋼絲繩探傷（工程）係統V3.0

KJ578

TS-G2304

20~80mm

四繩井塔

TS-G2306

20~80mm

六繩井塔

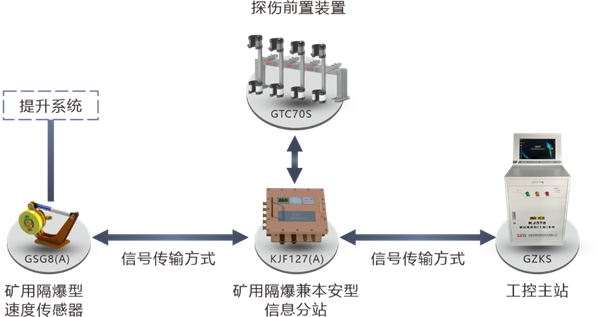

　　係統拓撲圖：

　　係統拓撲圖

　　係統功能：
　　
　　1.本係統對被測鋼絲繩進行非接觸探傷，不影響被測對象的正常運行。
　　
　　2.本係統可對被測鋼絲繩內外部損傷進行定量、定位探測，並依據鋼絲繩損傷判定模型和行業標準給出相應的判定結果。
　　
　　3.本係統可依據模式識別軟件判別被測鋼絲繩內、外部疲勞、鏽蝕、磨損及斷絲等損傷類型。
　　
　　4.本係統可對被測鋼絲繩狀態信息實時提取、轉換、處理及存儲。
　　
　　5.本係統可對鋼絲繩進行在線自動標定，自動監測。
　　
　　6.本係統通過煤礦安全性能檢驗，井下部分具有防爆性能。
　　
　　7.本係統采用TCP/IP協議，高速實時數據傳輸。
　　
　　8.本係統具備實時損傷波形曲線顯示功能。
　　
　　9.本係統采用AI智能統計算法，有效剔除異常雜點，保證數據準確性。
　　
　　10.係統無標定自動檢測模式，一次參數設置，永久連續檢測。
　　
　　11.具備並入第三方平台的標準工業自動化ModBus TCP 通信協議。
　　
　　12.具備多設備終端集中平台化統一管理。
　　
　　係統軟件界麵：
　　

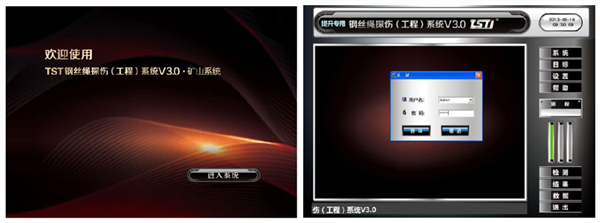

　　軟件操作界麵

　　軟件操作界麵

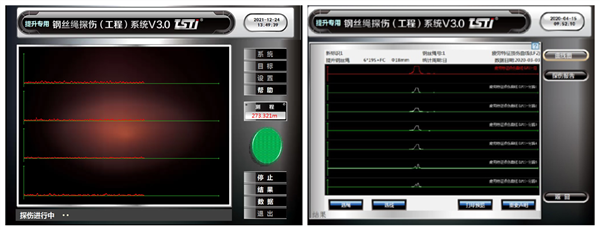

　　曲線顯示界麵

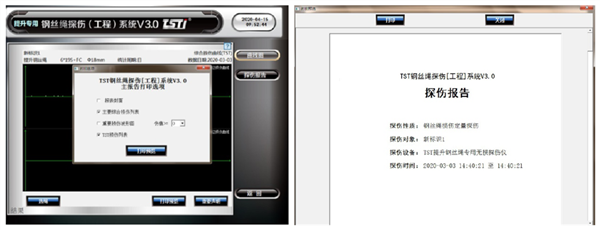

　　探傷報告

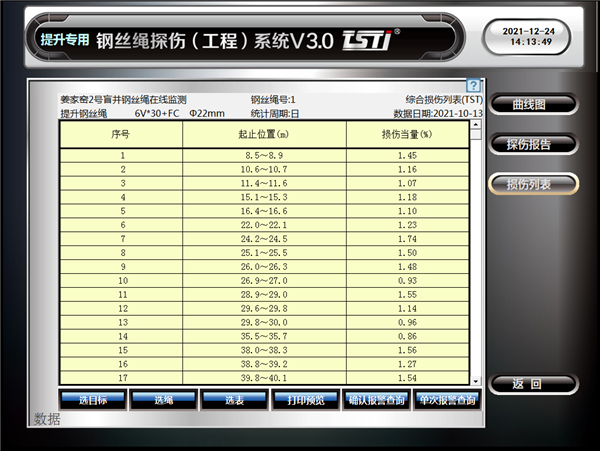

　　探傷報告

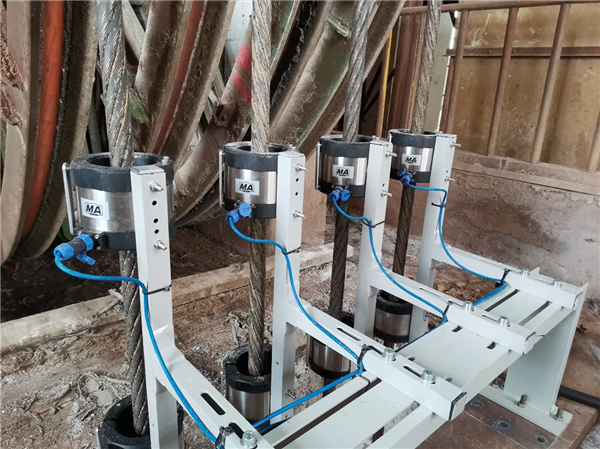

　　應用現場：

數據采集裝置及其它附屬設施便於次安裝於工況現場各適當位置。

實現寬距探測和高速探測。

通過定量無損探測和遠程網絡通信，實現了在線監測技術與日常設備管理的有機結合。

24小時不間斷運行和遠程監測、實時預警，實現對鋼絲繩內外部斷絲、磨損、鏽蝕、疲勞等各種隱蔽性損傷的在線實時監測。並能現場給出探測數據及各種損傷明確的數量值，並能做出安全狀況評價及現場打印報告。

使用軟件能立運行，並實現其它控製操作係統的並入和兼容。

具有機械抗振和抗電磁幹擾功能。

實現損傷情況現場聲光報警的同時實現短信實時報警功能。

具有防水、防塵、耐油、防潮功能。

提供軟件維護和升持續服務。

1.定量定性探傷

可依據模式識別軟件判別鋼絲繩內、外部疲勞、鏽蝕、磨損及斷絲等損傷類型

2.探傷

電磁感應信噪比：S/N＞85dB

3.寬距探傷

信號有提取距離30mm以上

4.高速探傷

探測速度30m/s

5.智能探傷

智能自動定量判別、分類統計各種內外部損傷，準確評估鋼絲繩安全狀態

6.大數據雲平台

同時融入物聯網、大數據、雲計算等數據信息互聯分析技術，使安全監測信息從局部向區域化規模擴展，分布式終信息融入整體安全信息數據庫，實現安全管理“無邊界”互聯互通。

　　規格參數：
　　
　　電磁感應信噪比：S/N>85dB
　　
　　傷點軸向位置精度：0.5mm
　　
　　信號有效提取距離：0~30mm
　　
　　功率損耗：<50mW
　　
　　可靠性校驗周期：>27000h
　　
　　環境溫度：-40℃~+60℃
　　
　　相對濕度：<95%RH(+25℃)
　　
　　工控主站額定工作電壓：AC220V/127V+10%
　　
　　傳感器額定工作電壓：DC5V+5%
　　
　　傳感器額定工作電流：200mA
