TST建築塔機鋼繩纜物聯監控係統

一、係統介紹

TS-IoT03係統基於TST全磁技術結合邊緣計算核心、嵌入式技術、計算機技術、無線組網技術與遠程通信技術，通過前端監控裝置和平台無縫對接，匹配TST-IOT2019物聯監控雲平台全實時在線對建築塔機提升鋼繩纜的運行狀態和安全狀態進行監測評估，實現數據分析反饋，輔助駕駛員安全規範操作，幫助相關部門有效監管。 也可借助標準通訊協議（RS485）加入塔機已安裝黑匣子的監控平台監控數據可直接顯示在數據界麵。亦可根據實際需求替換232串口、can通信、Lora或NB模組進行通信，並提供自定義短信服務功能及平台監測預警功能，鋼絲繩使用狀態及綜合損傷量值都能第一時間登陸平台看到。避免塔機安全隱患，安全看得見。

二、係統功能

1.平台功能——實時監測功能

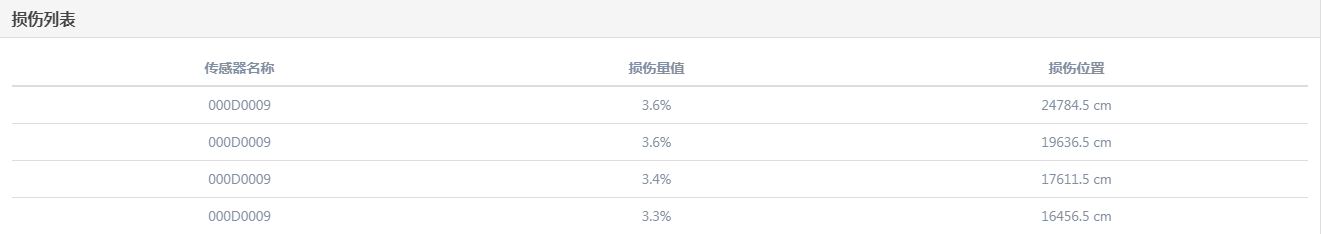

2.平台功能——實時自動報警與記錄功能

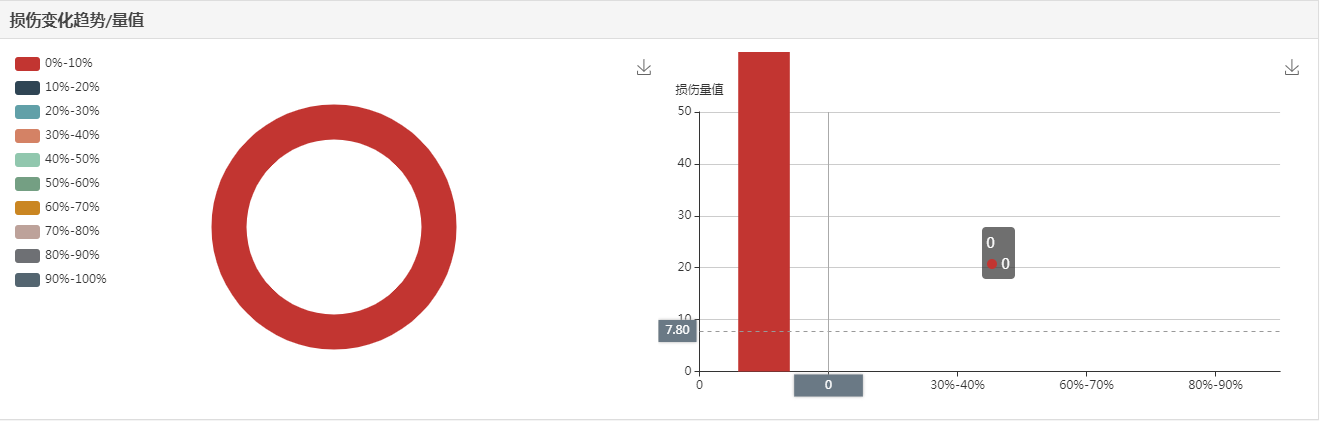

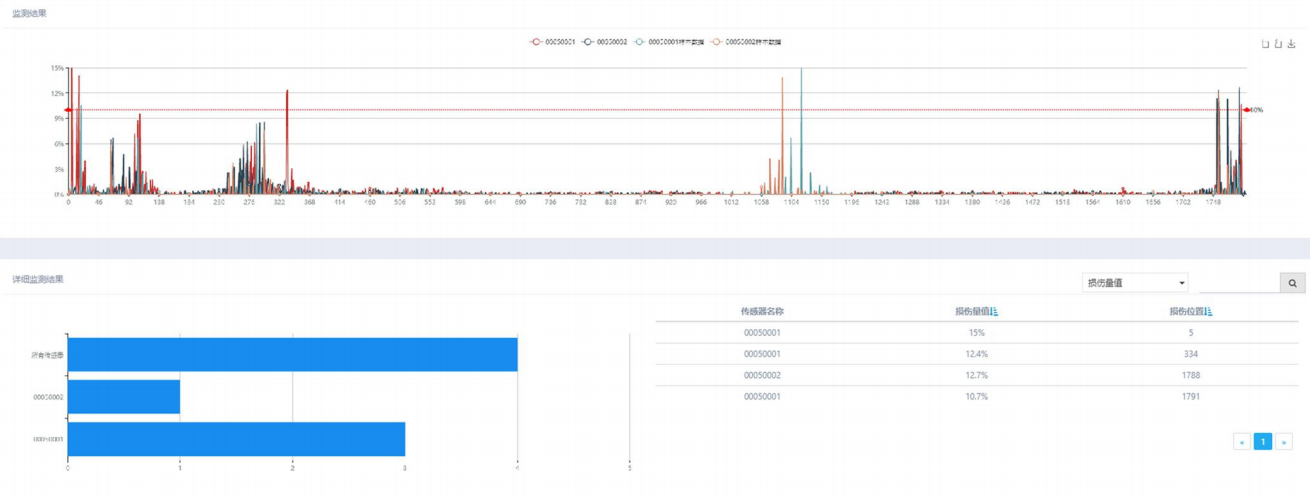

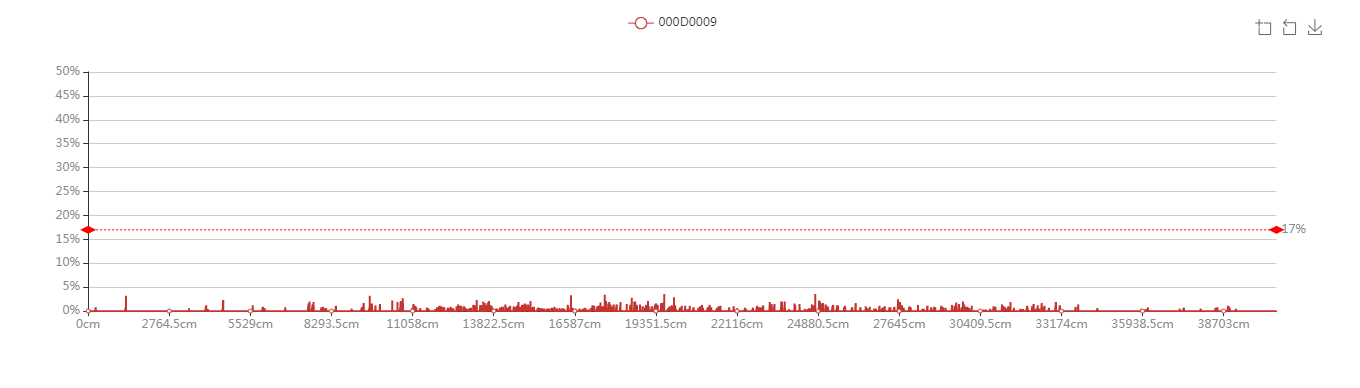

3.平台功能——實時顯示鋼絲繩損傷數據曲線及智能傷情統計

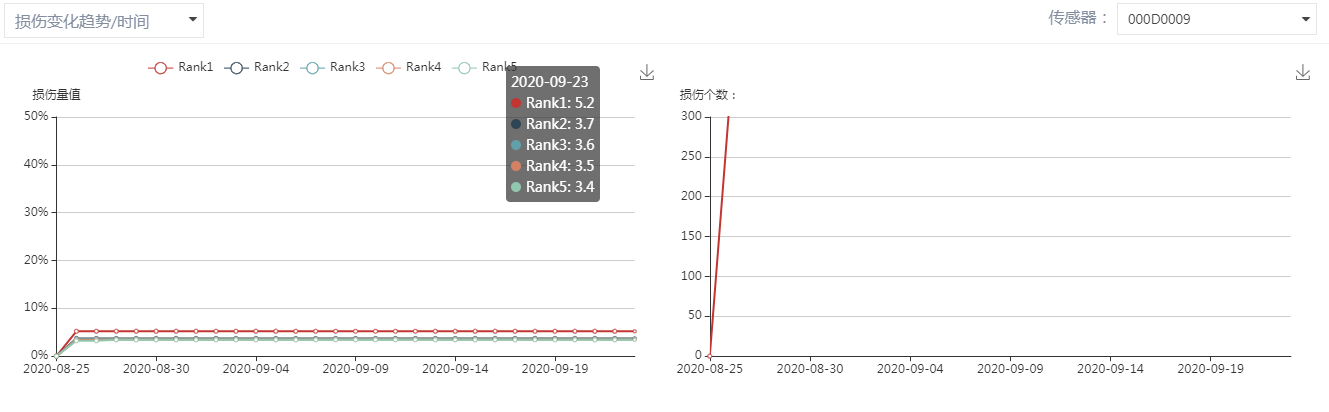

4.平台功能——損傷變化趨勢功能

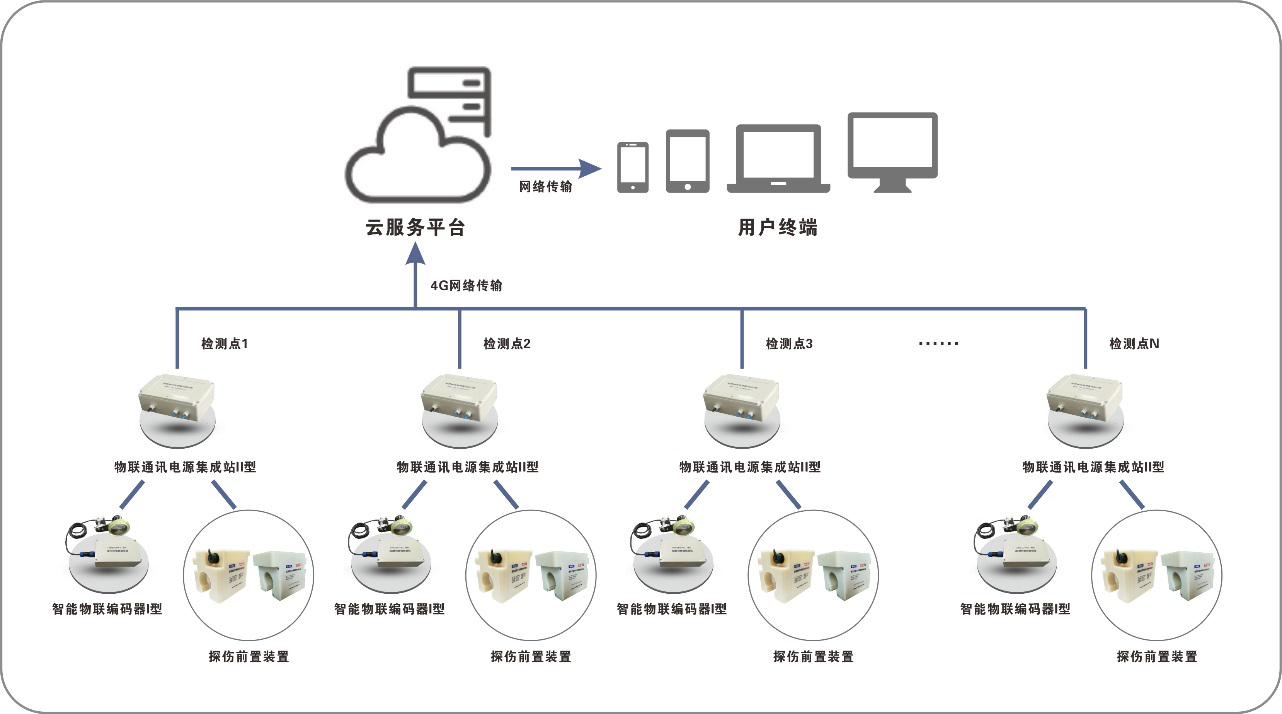

三、係統拓撲圖

四、係統構成

1.設備型號：TS-IOT01A

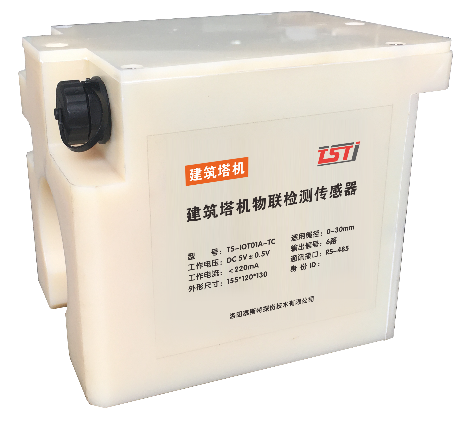

建築塔機物聯檢測傳感器

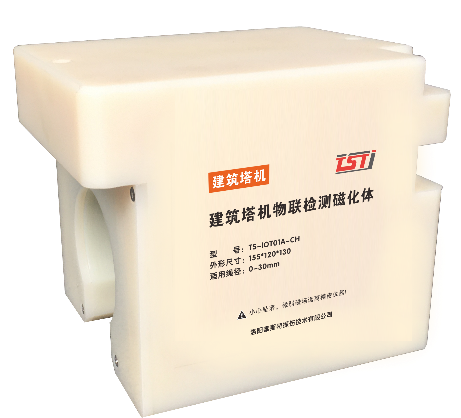

建築塔機物聯檢測磁化體

TS-IOT01A建築塔機物聯檢測傳感器是專為建築塔機設備上的鋼絲繩檢測而研製，適用繩徑範圍：0~30mm。

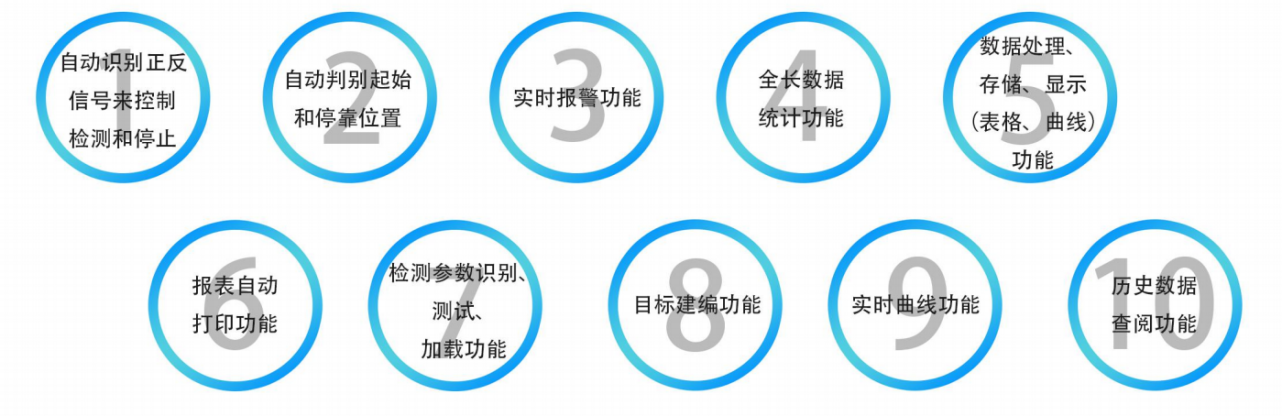

1.1 產品特點：

1.2 產品組成及功能描述：

TS-IOT01A建築塔機物聯檢測傳感器包含傳感器和磁化體兩部分。功能如下：

1）磁化體的功能——將待檢鋼絲繩內部雜亂無章的磁場信號磁化為整體均勻一致可以檢測的磁場。

2）傳感器的功能——通過自主設計製造的核心傳感器檢測鋼絲繩中的磁信號並經由主板進行信號分析，再通過精確的算法來識別被檢鋼絲繩的損傷情況。並將帶有鋼絲繩損傷信息的數字信號傳遞發送至雲端，實施有效監管。

1.3 基本參數：

1）建築塔機物聯檢測傳感器的基本參數如表1

表1 建築塔機物聯檢測傳感器的基本參數

2）電源電壓：

額定工作電壓：DC5V±0.5V。

3）出廠報警門限：

a)默認值：30

b)用戶可根據需求更改默認值，設定範圍： 1—500（自然數）。

4）身份ID：

身份ID具有唯一性。出廠時均已植入設備，且在包裝箱與傳感器標貼上均可查看。請注意保護。

2. 設備型號：TS-IOTENC1

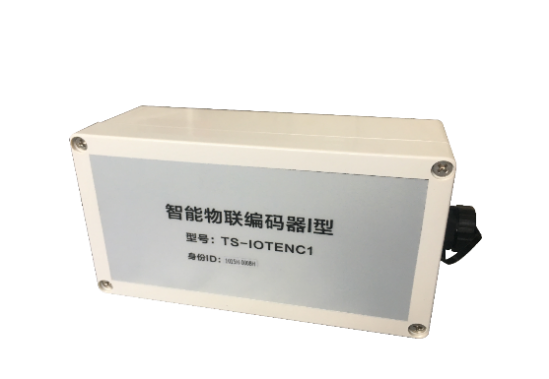

智能物聯編碼器I型

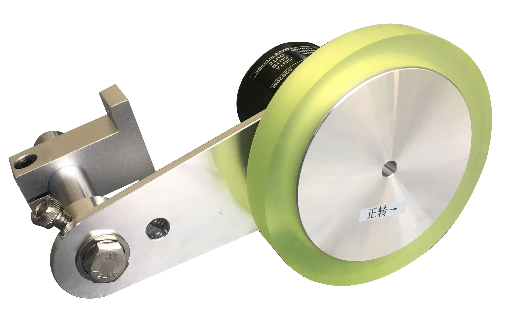

速度傳感器I型

基本參數：

1)電源：DC 5V

2)尺寸：160*90*60mm

3)允許最高轉速：6000r/min

4)膠輪周長：300mm

5)防水等級 IP65

6)環境溫度：-10~70度

7)環境濕度：35-85%RH

3. 設備型號：TS-IOTPORT2

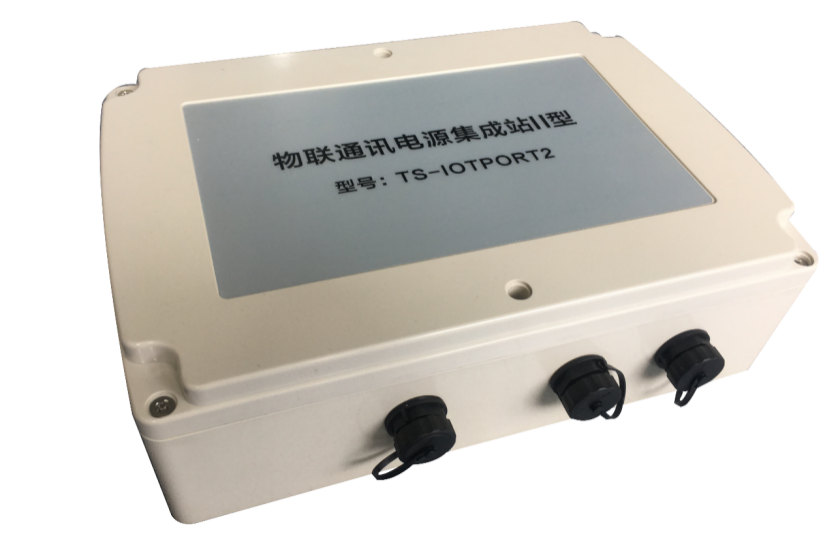

物聯通訊電源集成站II型

基本參數：

1)電源：AC 220V

2)網絡類型:  4G

3)尺寸：280*200*90mm

4)帶載數量：2個

5)防水等級：IP65

6)環境溫度：-10~70度

7)環境濕度：35-85%RH

五、現場安裝示意圖

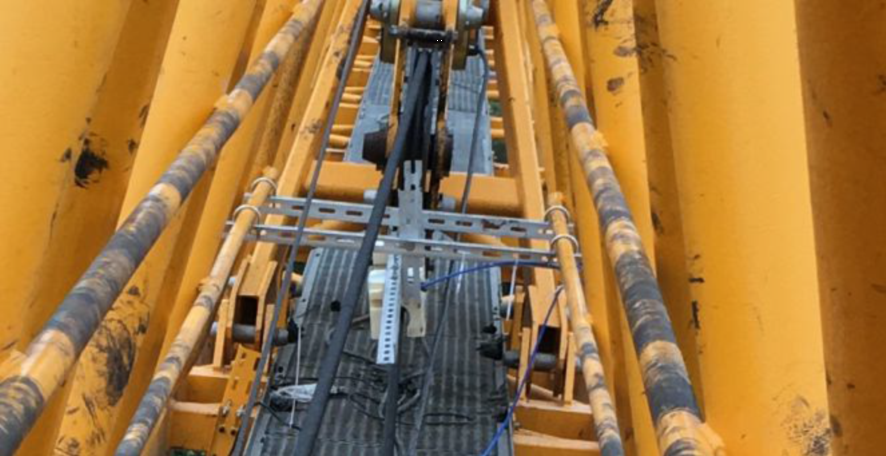

平頭塔吊傳感器支架安裝示意圖

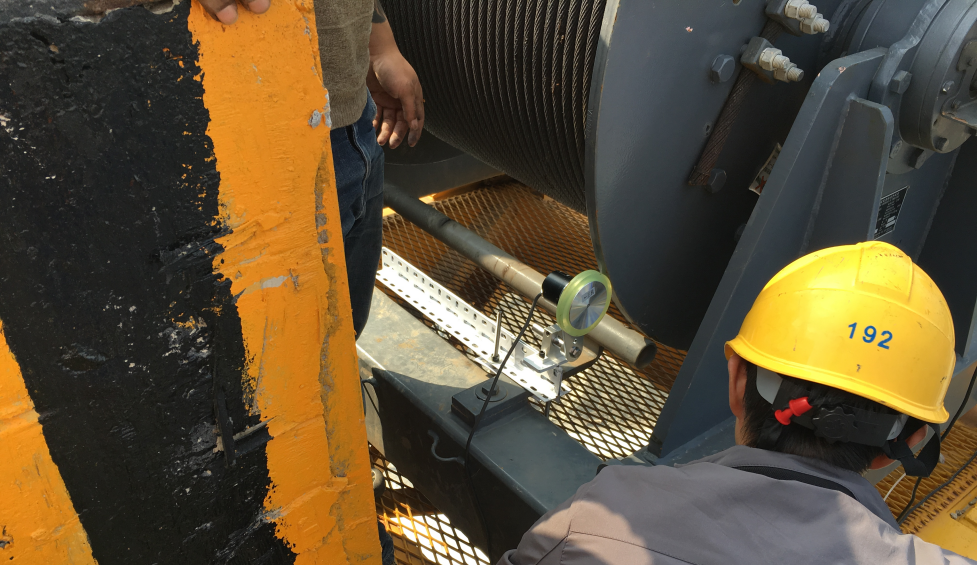

六、應用現場

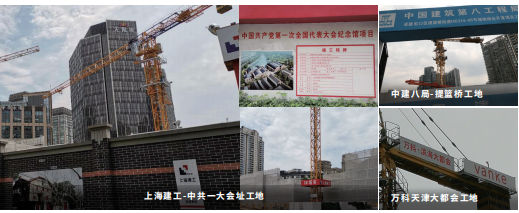

國內

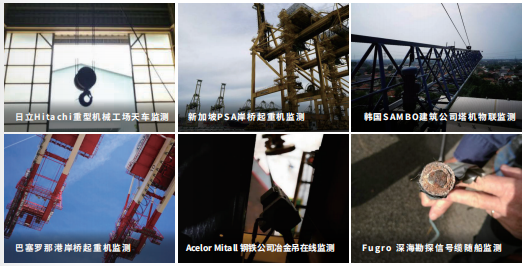

國際
