名稱

產品型號

結構規格

探測繩徑範圍

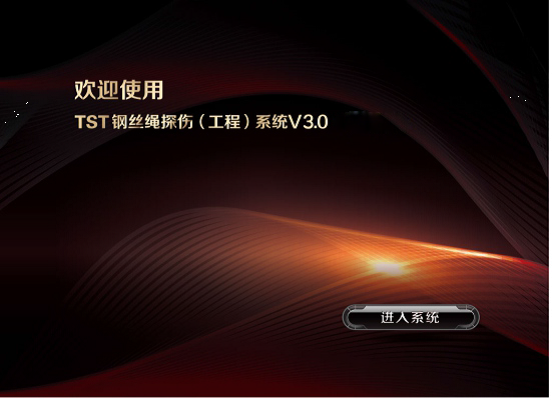

TST鋼絲繩探傷（工程）係統V3.0

KJ578

TS-G2101C/

TS-G2201C

16~56mm

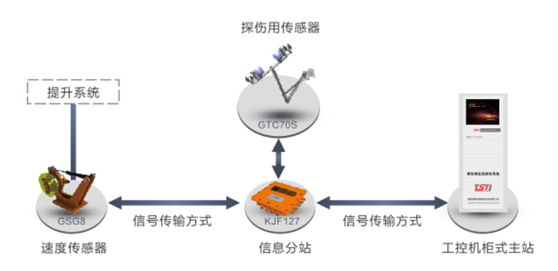

係統拓撲圖：

檢測報告：

港口用鋼絲繩在線監測係統檢測報告

數據采集裝置及其它附屬設施便於次安裝於工況現場各適當位置。

實現寬距探測和高速探測。

通過定量無損探測和遠程網絡通信，實現了在線監測技術與日常設備管理的有機結合。

24小時不間斷運行和遠程監測、實時預警，實現對鋼絲繩內外部斷絲、磨損、鏽蝕、疲勞等各種隱蔽性損傷的在線實時監測。並能現場給出探測數據及各種損傷明確的數量值，並能做出安全狀況評價及現場打印報告。

使用軟件能立運行，並實現其它控製操作係統的並入和兼容。

具有機械抗振和抗電磁幹擾功能。

實現損傷情況現場聲光報警的同時實現短信實時報警功能。

具有防水、防塵、耐油、防潮功能。

提供軟件維護和升持續服務。

1.定量定性探傷

可依據模式識別軟件判別鋼絲繩內、外部疲勞、鏽蝕、磨損及斷絲等損傷類型

2.探傷

電磁感應信噪比：S/N＞85dB

3.寬距探傷

信號有提取距離30mm以上

4.高速探傷

探測速度30m/s

5.智能探傷

智能自動定量判別、分類統計各種內外部損傷，準確評估鋼絲繩安全狀態

6.大數據雲平台

同時融入物聯網、大數據、雲計算等數據信息互聯分析技術，使安全監測信息從局部向區域化規模擴展，分布式終信息融入整體安全信息數據庫，實現安全管理“無邊界”互聯互通。

係統參數：

係統參數：

電磁感應信噪比：S/N＞85dB

探傷定量不確定度：≤±1.2％

信號有提取距離：0～30mm

探傷實時響應時間：≤0.5ms

可持續探測距離：>100km

傳感器耗散功率：<50mW

可靠性校驗周期：>27萬小時

定位檢測分辨率：＜ 1mm

鋼絲繩振擺值：

L=（探頭內徑-鋼絲繩直徑）×0.8/2

探傷性能：

Ⅰ損傷探準概率≥96%（Ⅰ損傷：應力截麵損失率＜2.5%的損傷）

Ⅱ損傷探準概率≥99%（Ⅱ損傷：2.5%≤應力截麵損失率＜5%的損傷）

Ⅲ損傷探準概率：100%（Ⅲ損傷：5%≤應力截麵損失率＜9.5%的損傷）

超限損傷探準概率：100%（超損傷：應力截麵損失率≥9.5%）

適用環境：

a) 使用環境溫度：-20℃～+55℃

b) 使用相對濕度：≤95%RH（25℃）

c)貯存溫度環境：-40℃～+60℃，相對濕度≤95%

07-26 2018

如何對使用中的鋼絲繩檢查？

在用鋼絲繩儀器檢驗，目前，大部分在用鋼絲繩般通過人工檢測，隻能發現鋼絲繩外部變化情況，但對鋼絲繩內部發生的斷絲、磨損、鏽蝕、疲勞等損傷無法檢...

07-26 2018

鋼絲繩怎麽查檢驗質量合格？

鋼絲繩質量的檢驗需要用設備，洛陽泰斯探傷技術有限公司（簡稱：TST公司）成立於2010年10月，位於洛陽高新技術產業開發區，是高新技術企業、...

05-23 2018

鋼絲繩規格型號是什麽意思？能舉例說明嗎？

型號規格是種意思例如6*19，24就是6股每股19根直徑24毫米。

04-19 2018

鋼絲繩的破壞原因有哪些？

1、鋼絲繩的斷裂現象這種情況出現的原因般分為三種情況： ①在使用過程中有些太過猛烈的衝擊，使鋼絲繩運行超載、損壞或者磨損，從而造成斷裂; ...

04-19 2018

鋼絲繩能使用多長時間？

鋼絲繩不能用使用時間來衡量，應該用使用頻率來檢查是否更換。鋼絲繩鋼絲定要保證抗拉強度、硬度、延伸率達標，如果鋼絲繩的鋼絲不達標有可能用就斷絲...

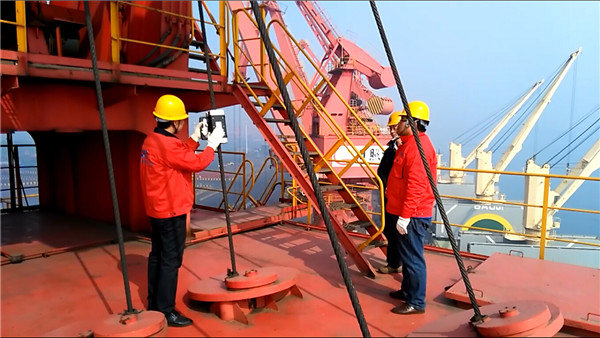

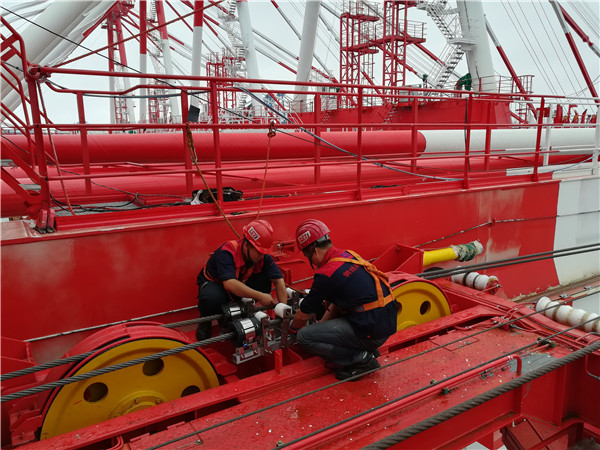

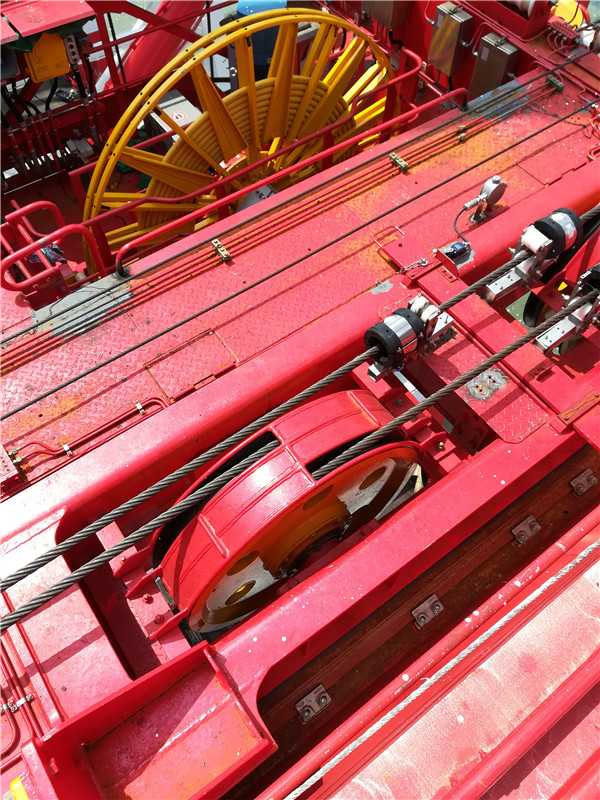

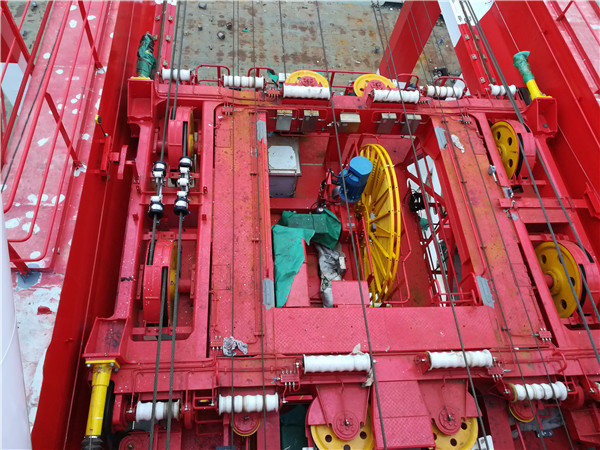

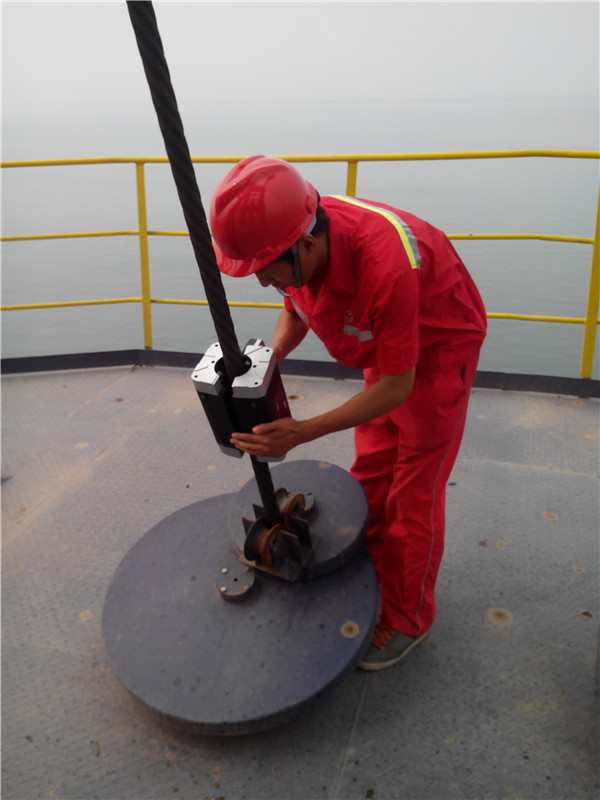

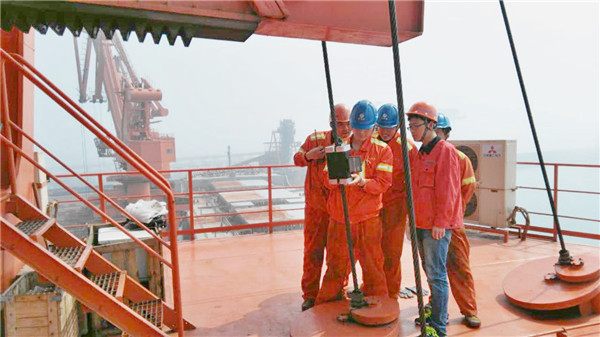

應用現場
